Salus Smart Home VS10RF

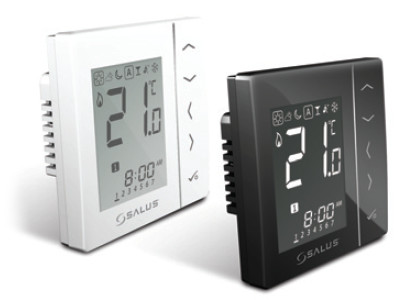

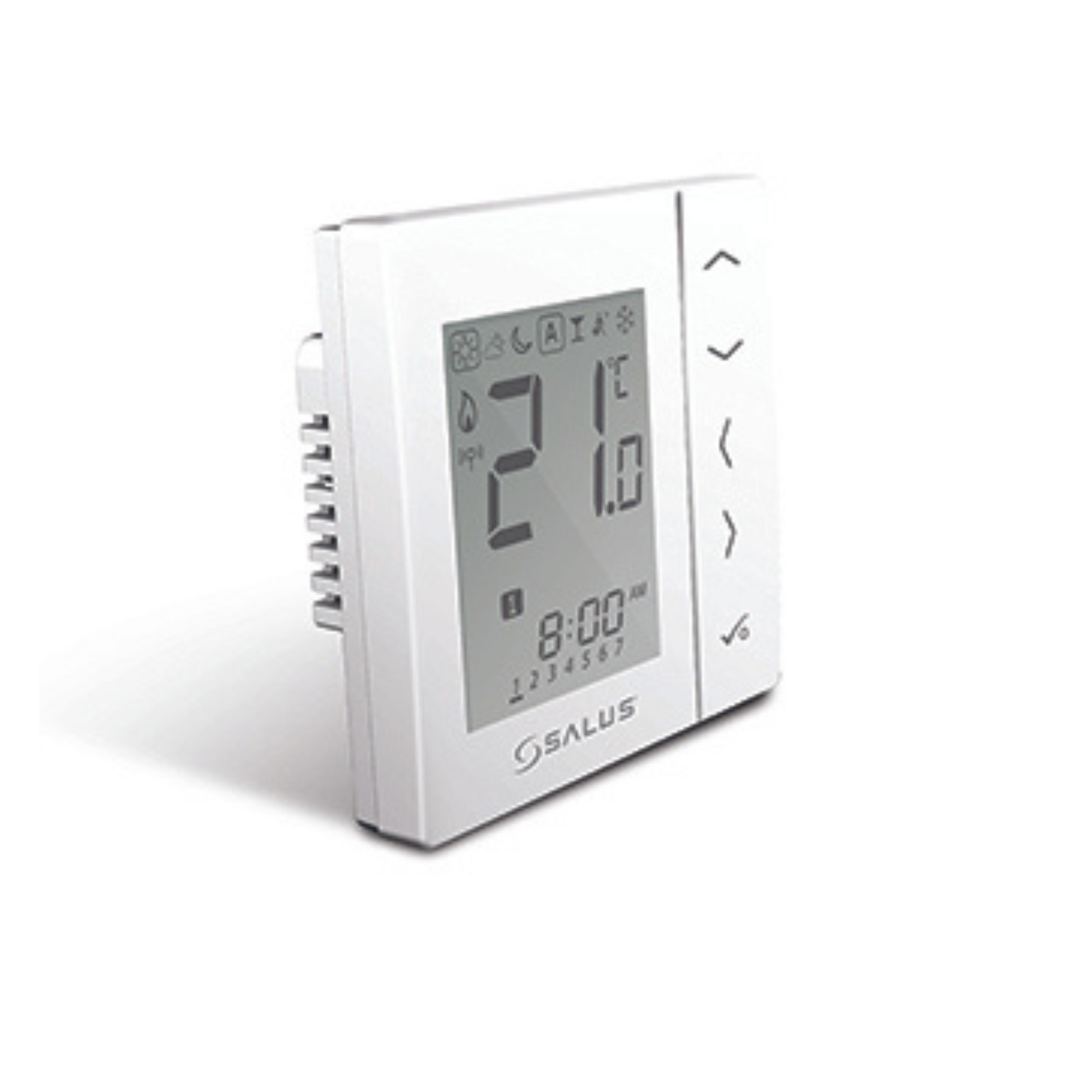

Der VS10RF ist ein programmierbarer, kabelloser Thermostat mit digitaler Anzeige zur Steuerung der Temperatur von Fußboden- oder Infrarotheizungen (erfordert das Relais SR600 für den Anschluss an das Heizsystem). Dieser Thermostat wird direkt an das 230-V-Netz angeschlossen und unterputz montiert.

Der Thermostat muss mit dem Universal-Gateway UGE600 (separat erhältlich) verwendet werden, wenn eine Internetverbindung verfügbar ist. Das Universal-Gateway ermöglicht die Kommunikation mit anderen Geräten des Salus-Smart-Home-Systems.

Einsatzbereiche

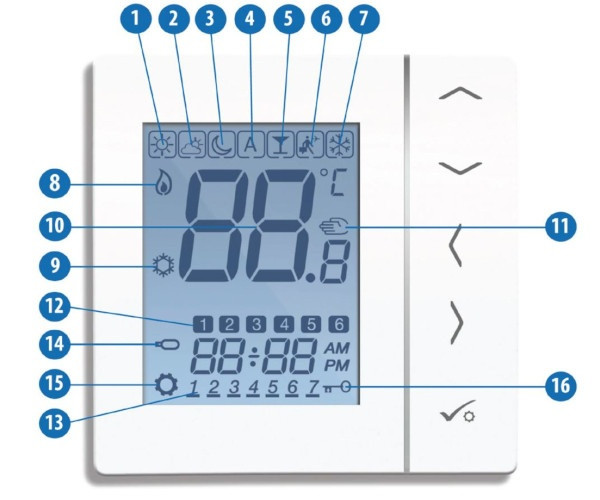

Bedienung & Steuerung

Funktion	Beschreibung
Rahmen	Der Rahmen um ein Symbol zeigt an, dass die Funktion ausgewählt ist. Z. B. bedeutet, dass „Hohe Temperatur“ aktuell gewählt ist, bedeutet, dass „Hohe Temperatur“ nicht gewählt ist.
1) Sonne	Hohe, komfortable Temperatur
2) Wolkig	Mittlere, komfortable Temperatur
3) Mond	Niedrige, komfortable Temperatur
4) Programm	Zeigt an, ob ein Programm läuft (Auto On oder Auto Off). Bei einem Gruppenthermostat zeigt dieser Indikator an, ob er Teil einer Gruppe ist.
5) Partymodus	Zeigt an, wenn der Partymodus aktiv ist.
6) Ferienmodus	Zeigt an, wenn der Ferienmodus aktiv ist.
7) Frostschutz	Zeigt an, wenn der Frostschutz aktiv ist.
8) Heizen	Zeigt an, wenn Wärme benötigt wird.
9) Kühlmodus	Zeigt an, wenn Kühlung benötigt wird (falls vorhanden).
10) Temperatur	Zeigt Raum- und Solltemperatur sowie weitere Informationen an.
11) Manuelle Steuerung	Anzeige für eine temporäre manuelle Steuerung. Wenn die Temperatur im Programm geändert wird, bleibt die manuelle Steuerung bis zum nächsten Programmstart aktiv.
12) Programmnummer	In AUTO-Programmmodus oder bei einer temporären Übersteuerung zeigt dies das aktuelle Programm an.
13) Tagesanzeige	Zeigt den Wochentag an: 1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag.
14) Testanzeige	Erscheint nur, wenn Luft- und Bodensensor angeschlossen sind.
15) Einstellungen	Zeigt an, dass sich das Gerät im Einstellmodus während der Programmierung befindet.
16) Tastensperre	Zeigt an, dass die Tasten gesperrt sind.

Alle Funktionen sind im Benutzerhandbuch detailliert beschrieben.

Montage & Installation

Der VS10RF wird in die Wand eingelassen. Der Thermostat darf nicht an einer Außenwand montiert werden.

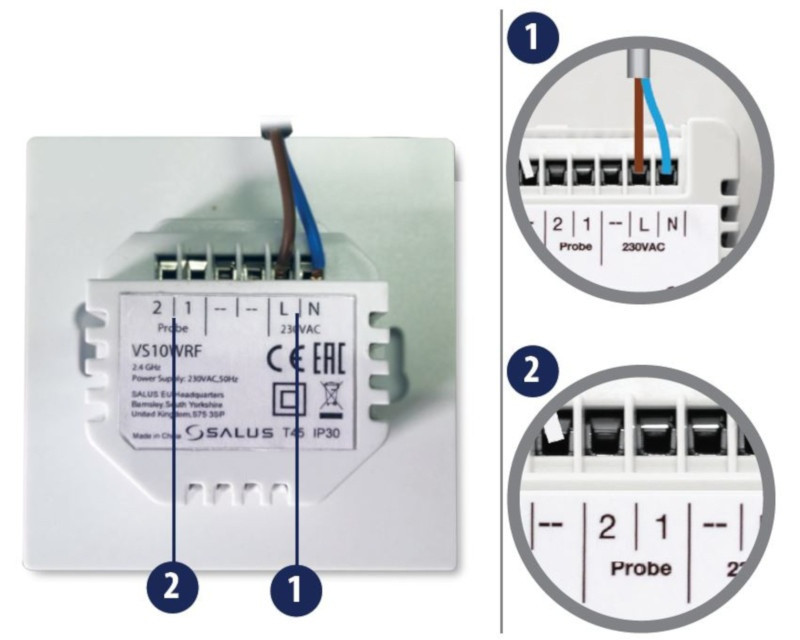

Anschlüsse

Die folgenden Anschlüsse befinden sich auf der Rückseite:

1. 230-VAC-Anschlüsse: für die Stromversorgung des Geräts. Die Versorgung mit 230 VAC kann vom Anschlussblock oder einer anderen geeigneten Quelle erfolgen.
2. Sensoranschlüsse: können als Außentemperatur- oder Bodensensor genutzt werden, wenn das Gerät als Thermostat konfiguriert ist. Sie können auch für den Zylindertemperaturfühler verwendet werden, wenn das Gerät für Warmwasser (WW) eingestellt ist.

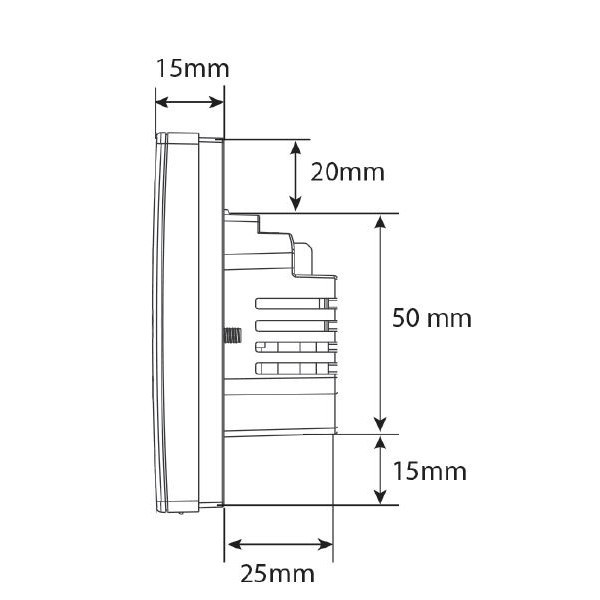

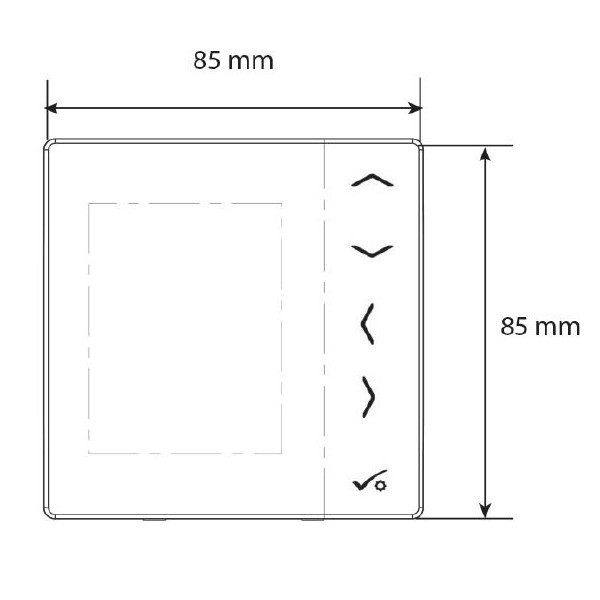

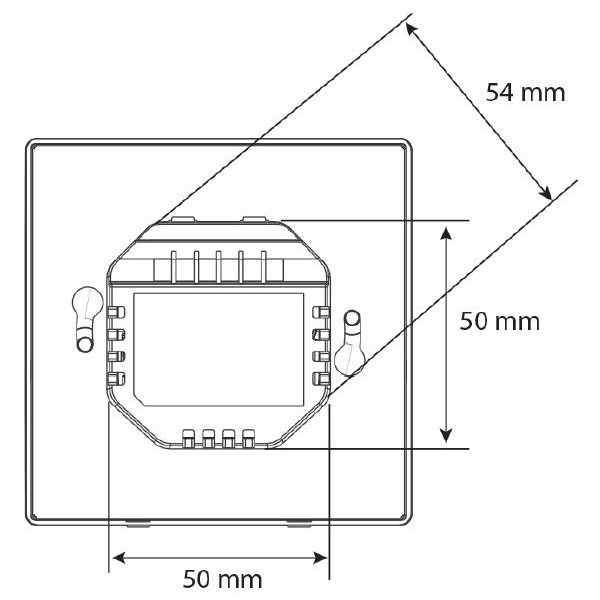

Abmessungen

Eine detaillierte Beschreibung der Installation und Inbetriebnahme finden Sie in der Bedienungsanleitung.

Lieferumfang

Der Lieferumfang beinhaltet folgende Teile:

1 x Salus Thermostat VS10WRF (weiß) oder VS10BRF (schwarz)

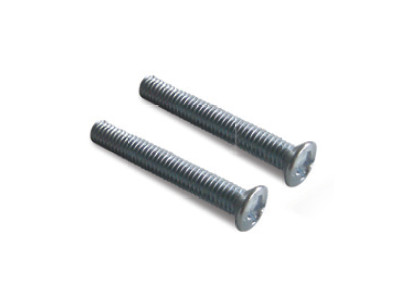

2 x Befestigungsschrauben

1 x Bedienungsanleitung
