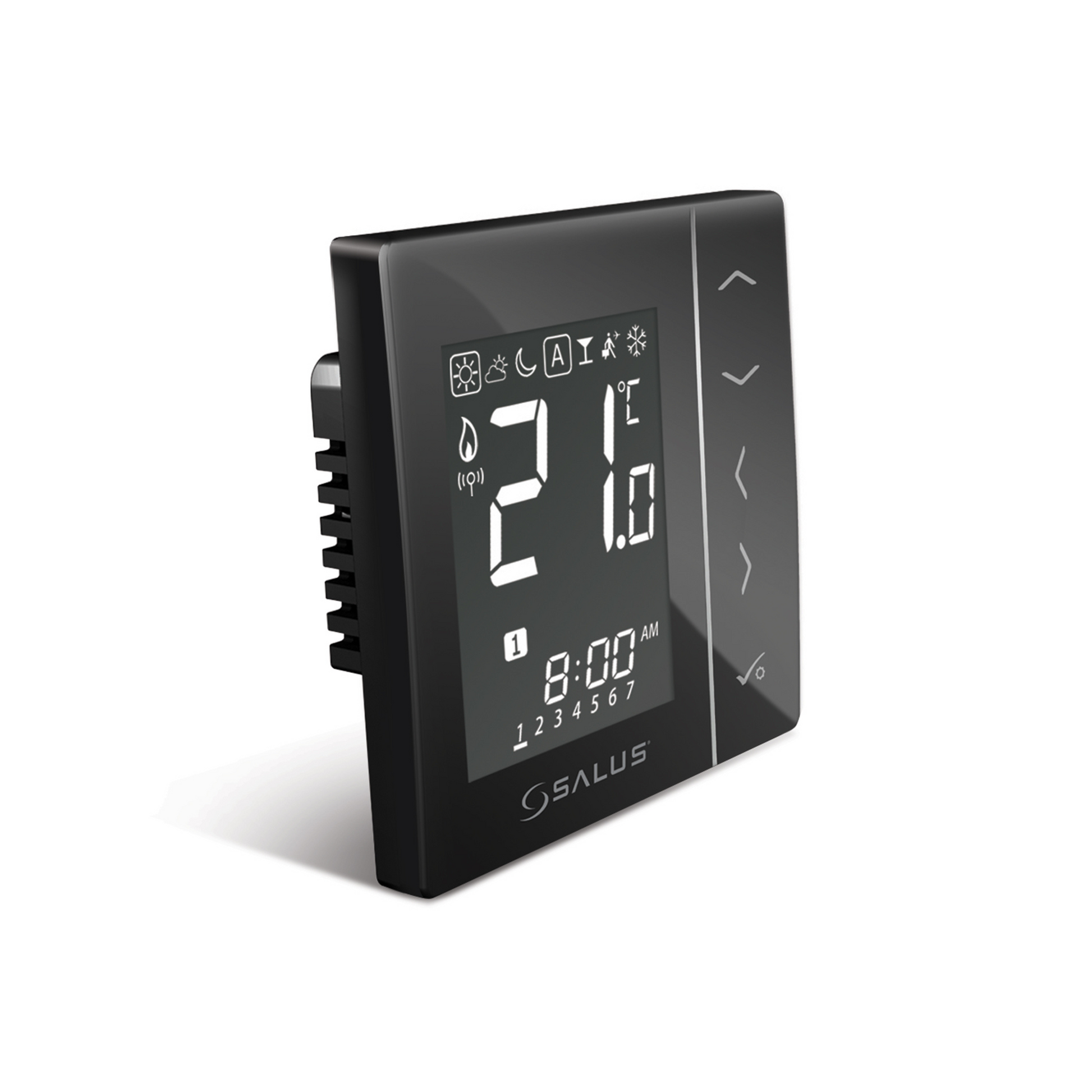

Salus Smart Home VS10RF - Schwarz

Salus Smart Home VS10RF

Der VS10RF ist ein programmierbarer Funk-Thermostat mit digitaler Anzeige zur Temperatursteuerung von Fussboden- oder Infrarotheizungen (benötigt das Relais SR600 für den Anschluss der Heizung). Dieser Thermostat wird direkt ans 230 V Stromnetz angeschlossen und unterputz montiert.

Der Thermostat muss bei einer bestehenden Internet-Verbindung mit dem Universal Gateway UGE600 (separat erhältlich) verwendet werden. Der Universal Gateway ermöglicht eine Kommunikation mit anderen Geräten im Salus Smart Home-System

Eigenschaften

• Temporäres und dauerhaftes Überschreiben
• Partymodus
• Ferien-Modus/Funktion
• Optionaler Anschluss für externen Fühler
• Speicher-Backup

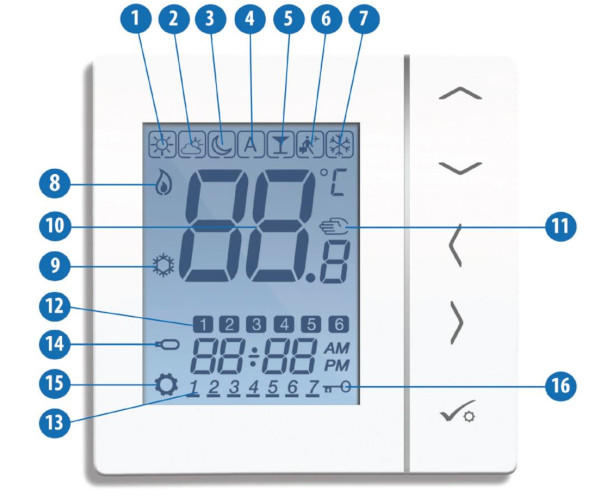

Bedienung und Steuerung

Taste	Funktion
	Box	Die Box um ein Symbol bedeutet, dass die Funktion gewählt ist. Z.B.bedeutet, dass derzeit "Hohe Temperatur" gewählt ist, bedeutet, dass "Hohe Temperatur" nicht gewählt ist.
	1) Sonnig	Hohe komfortable Temperatur
	2) Bewölkt	Mittlere komfortable Temperatur
	3) Mond	Niedrige komfortable Temperatur
	4) Programm	Zeigt an, ob ein Programm in Betrieb ist (Auto Ein oder Auto Aus). Für einen Gruppenthermostat zeigt diese Anzeige an, ob es Teil einer Gruppe ist.
	5) Partymodus	Zeigt an, wenn der Partymodus aktiv ist
	6) Ferienmodus	Zeigt an, wenn der Ferienmodus aktiv ist.
	7) Frostschutz	Zeigt an, dass der Frostschutz aktiv ist.
	8) Wärme	Zeigt an, dass Wärme benötigt wird.
	9) Kühlmodus	Zeigt an, dass Kühlung benötigt wird (falls zutreffend).
	10) Temperatur	Zeigt die Raumtemperatur und die eingestellte Temperatur sowie weitere Informationen an.
	11) Override	Anzeige für temporären, manuellen Override. Falls die Temperatur im Programmmodus geändert wird, erscheint die Hand bis zum Start der nächsten Programmzeit.
	12) Programmnummer	Im Programmmodus AUTO oder während temporären Override zeigt diese Anzeige den Betrieb des aktuellen Programms.
	13) Tagesanzeige	Die Zahl zeigt den Wochentag an: 1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag
	14) Testeranzeige	Wird nur angezeigt, wenn Luft- und Bodensensor angeschlossen ist.
	15) Einstellungen	Zeigt bei Programmeinstellung an, dass die Einheit im Einstellungsmodus ist.
	16) Tastensperre	Zeigt an, dass die Tasten gesperrt sind.

Alle Funktionen werden ausführlich in der Bedienungsanleitung beschrieben.

Montage

Der VS10RF wird unterputz an der Wand montiert. Der Thermostat sollte nicht auf einer Aussenwand montiert werden.

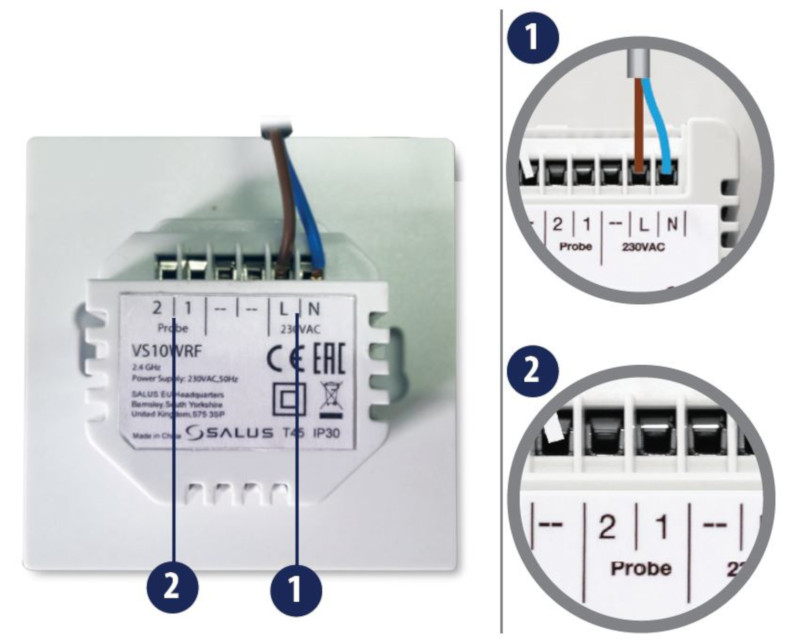

Anschlüsse

Auf der Rückseite befinden sich folgende Anschlüsse:

• 1) Stromanschlüsse 230 VAC: Für Stromzufuhr zur Einheit. Die 230 V Stromzufuhr kann von der Klemmleiste oder einer anderen geeigneten Quelle erfolgen.
• 2) Sensoranschlüsse: Können für externen Luft- oder Bodensensor verwendet werden, falls diese als Thermostat konfiguriert sind. Können zudem für Zylinderthermostat verwendet werden, falls für WW konfiguriert.

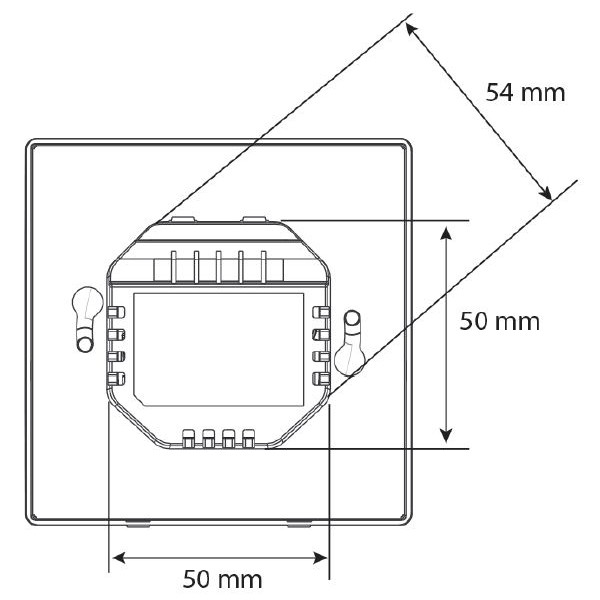

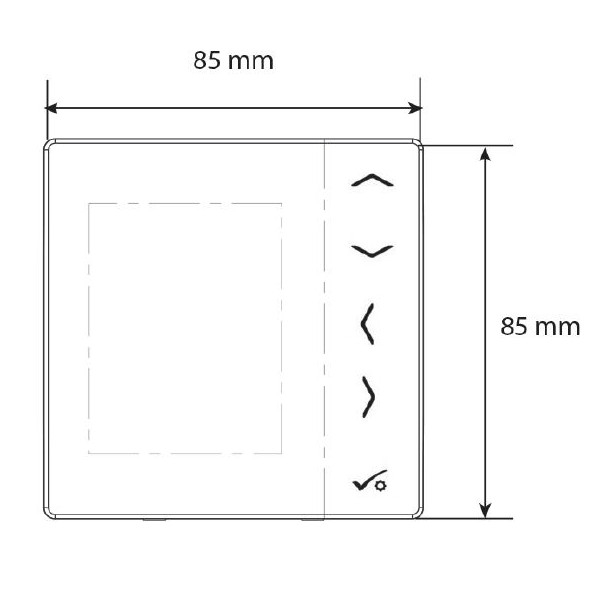

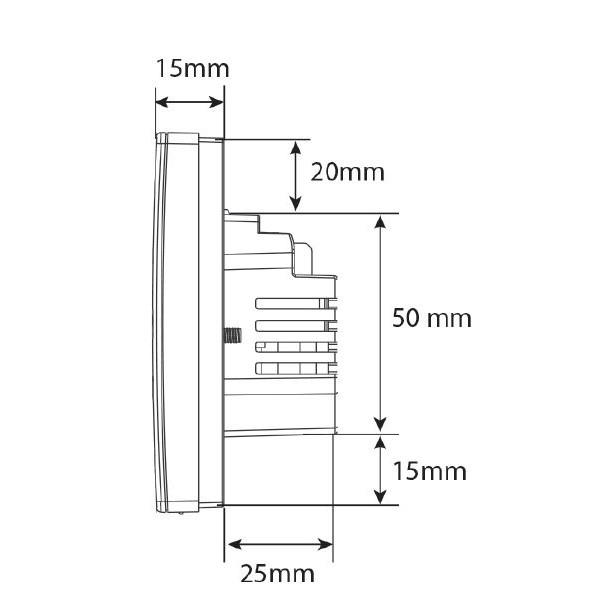

Dimensionen

Eine ausführliche Beschreibung der Montage und Inbetriebnahme finden Sie in der Bedienungsanleitung.

Lieferumfang

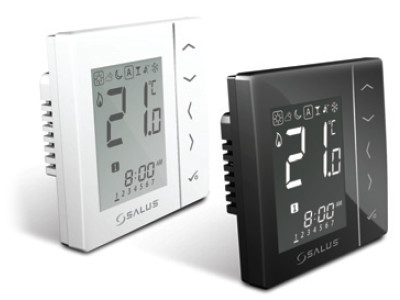

1 x Salus VS10WRF (Weiss) oder VS10BRF (Schwarz) Thermostat

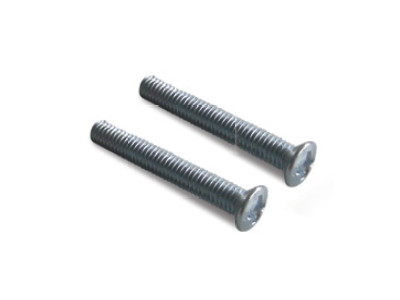

2 x Befestigungsschrauben

1 x Anleitung
