ecoheat TCR Empfänger

ecoheat TCR Funk/WiFi-Empfänger

Der ecoheat TCR ist ein Funk-Empfänger, an dem die zu regelnde Infrarotheizung angeschlossen wird. Es handelt sich um das passende Zubehör zum Raumthermostat ecoheat TCT. Es können bis zu sechs Funk-Empfänger TCR mit einem Raumthermostat TCT verbunden werden.

Ausführung

• ✔

  Schaltleistung 2000 Watt

• ✔

  Flache Bauweise

• ✔

  Funkfrequenz 433 MHz und 2.4 GHz (WiFi 2.4 GHz)

• ✔

  TSL (SSL) Datenverschlüsselung

• ✔

  Schutzklasse IP20

• ✔

  Betriebstemperatur 0 °C bis 70 °C

Bedienung und Steuerung

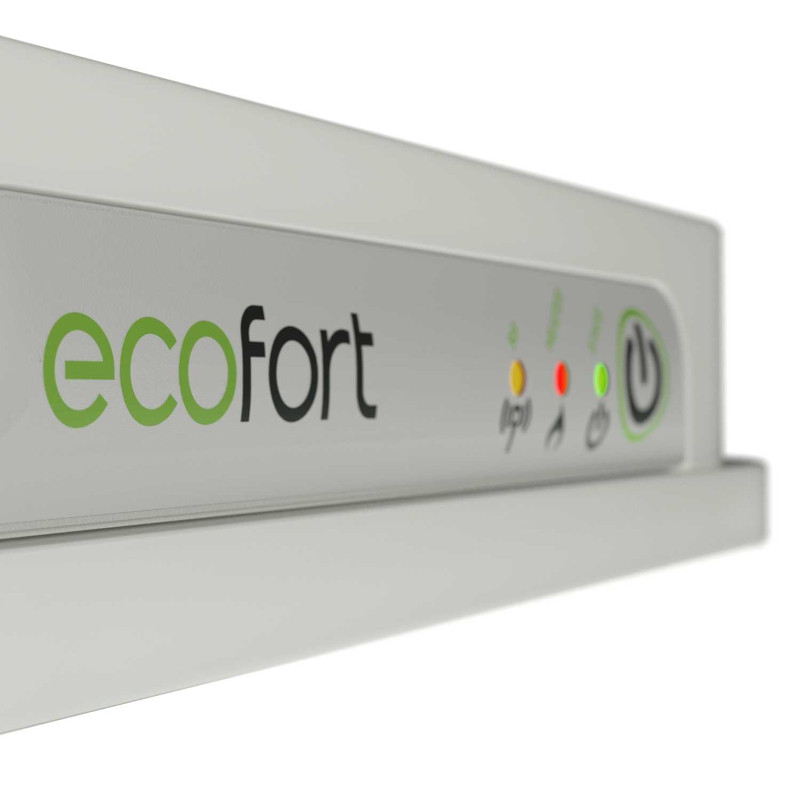

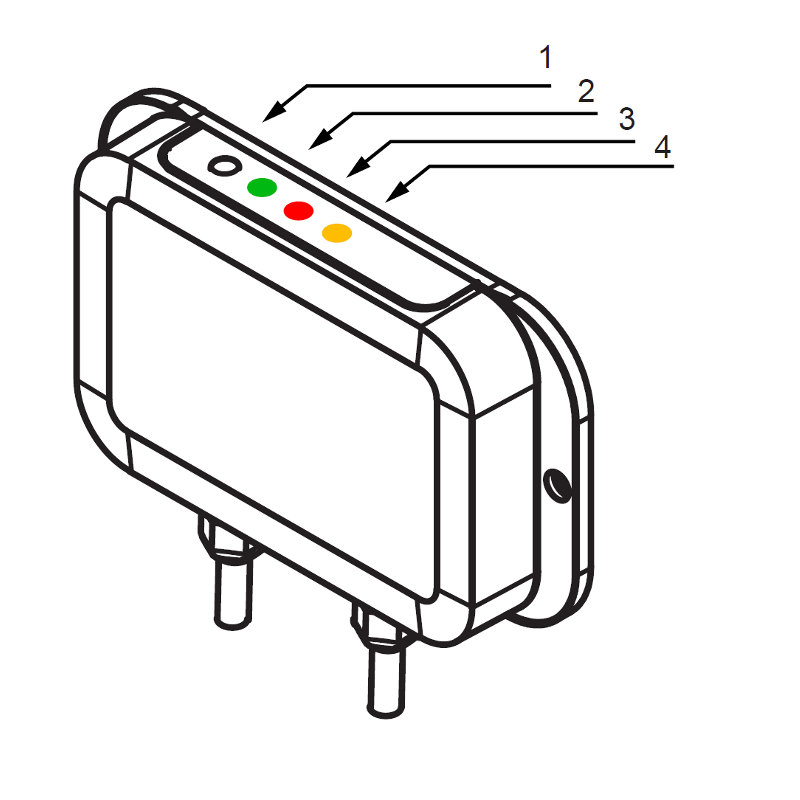

Im regulären Betrieb muss am Empfänger nichts bedient werden. Die LED’s geben über den Status Auskunft:

1. Ein/Aus Schalter
2. Grünes Licht: Leuchtet konstant, wenn der Empfänger eingeschaltet ist.
3. Rotes Licht:
• Leuchtet konstant, wenn die angeschlossene Heizung heizt.
• Blinkt, wenn der Empfänger im SmartPairing-Modus ist.
4. Oranges Licht:
• Ausgeschaltet, wenn keine Kommunikation zwischen Empfänger und Thermostat stattfindet.
• Blinkt schnell, wenn der Empfänger im Smart Paarungsmodus ist.
• Blinkt zweimal, wenn der Empfänger einen Befehl vom Thermostaten erhält.

Montage & Installation

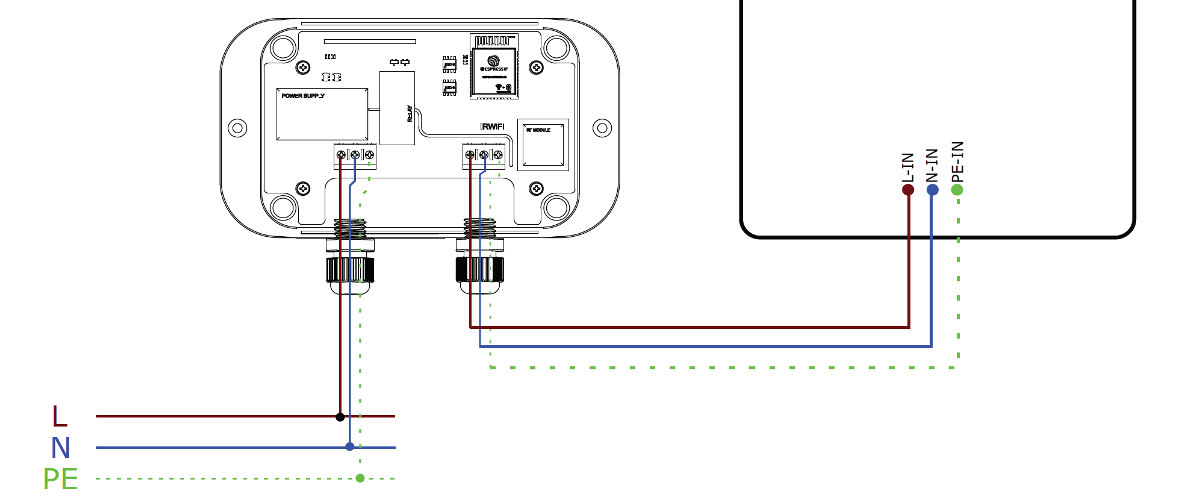

Verkabelung des ecoheat TCR Empfängers mit der Heizung:

Der Empfänger wird an der Wand oder an der Decke hinter oder in der Nähe der Heizung befestigt, so dass er nicht mit der Heizung in Berührung kommt. Die Verkabelung und Verbindung mit dem Stromnetz sollte von einem Elektriker durchgeführt werden. Danach wird der TCR Empfänger mit dem ecoheat TCT Thermostat gekoppelt. Dies kann dank durchdachtem SmartPairing ganz einfach vom Benutzer selbst durchgeführt werden.

Weitere Infos in der ausführlichen Anleitung.

Technische Daten

Lieferumfang

• ecoheat TCR Funk/WiFi-Empfänger
• Betriebsanleitung
